OpenCpn, un remarquable outil de navigation

Indications valables pour WINDOWS 10 et Android à partir de 4.3



LOGOS est en vente

La mise à prix de Logos est fixée à 50000€ (et les sur-enchères seront acceptées).

Pour en savoir plus : http://pierre.lavergne1.free.fr/bateau/inventaire.html



Sur un ponton ou à un mouillage, les échanges de trucs, de cartes ou autres bidouilles se font souvent à l’occasion d’un apéro. Sur le site, pas question de ce protocole. Vous avez remarqué que, ici, tout est gratuit mais nous sommes sensibles aux témoignages de satisfaction, y compris aux mouillages ou dans les ports lorsqu’un bateau ou une annexe se déroute pour nous faire un petit coucou ou nous lancer un merci bien sympathique.

Une idée nous est venue pour que l’échange numérique ne soit pas unilatéral. Pourquoi ne pas nous faire parvenir une bouteille du cru de votre région ? Certains collectionnent les cartes postales. Nous, ce sont les étiquettes. Il vous suffit de nous demander notre adresse du moment…  Mais ne vous sentez pas obligés et continuez à cliquer…





Du nouveau dans la cartographie dédiée à OpenCPN : enfin des cartes officielles, pas chères, mises à jour régulièrement et de bonne qualité. Tous les détails sur oeSENC plus loin dans la page.

--------------------------

SANS AVOIR BESOIN D'INFORMATIONS

D'un clic (...ou deux), téléchargez les cartes mais attention, certaines d'entre elles ont été prises avec l'application SAS Planet. Elles ont une origine commerciale d'un distributeur qui émet une réserve logique sur son site d'origine, avec la mention "Ne pas utiliser pour la navigation." que nous reproduisons fidèlement ici.

Les cartes destinées à OpenCPN, nouvelle compilation janvier 2017 (les cartes manquantes en 2012 existent dans les années précédentes). =>

CM93 de 2012_2005 compilation janvier 2017



Les captures destinées à Open CPN

Google Earth 2014 destinées à OpenCPn (vous pouvez les réactualiser vous-même avec GE2KAP) =>

Des captures cartographies 2016 destinées à OpenCPN issues de SasPlanet=>

Cartes complémentaires pour opencpn

Les cartes mbtiles destinées à Sailgrib WR, Avalon, Qtvlm... =>

Sasplanet, l'outil pour les créer =>

Cartes pour lecteurs de mbtiles

SAS.Planet.Nightly.170112

OpenCPN et ses compléments => OpenCpn, les marées Europe et monde (Harmonics 9 et 10), le logiciel de routage qtVlm, les polaires de nombreux bateaux, GpsViews...

Protocole d'installation simplifié :

  • Téléchargement de CM93
  • Dézippage
  • Mise des fichiers dans un répertoire sur le disque dur
  • Ouverture d'OpenCpn
  • Boîte à outils
  • Dossier carte: Ajout de dossier
  • Forcer la reconstruction des cartes
  • Validez OK



------------



Plan de la page :





LES INFORMATIONS ESSENTIELLES SUR OPENCPN

opencpn

Téléchargement d'openCpn valable pour Windows, Mac et Linux : http://opencpn.org/ocpn/download

Il existe beaucoup de logiciels de navigation, parfois fort chers. D'autres sont échangés contre un apéro à bord... mais attention aux contrôles douaniers en France. OpenCpn, lui, est un logiciel libre et absolument gratuit. C'est un remarquable outil et il ne lui manque pas grand chose pour ressembler aux "Grands". De plus, il est beaucoup plus tolérant lors d'un changement d'ordinateur ou de système. Nous ne citerons pas ses fonctionnalités, il sait tout faire et il est très intuitif. N'oublions pas qu'il a été réalisé par des voileux, comme vous et moi mais surdoués en programmation.
Pour fonctionner, OpenCpn a besoin de cartes et c'est là que le bât blessait avant l'apparition de la cartographie oeSENC. Les cartes CM93 de pontons étaient la référence malgré leur imprécision et leur vétusté. Les captures Google Earth ou Navionics via SasPlanet compensent bien les erreurs et les imprécisions de ces cartes CM93. Pour les autres fonctionnalités du type Images radars, AIS et visualisations sur la carte du bateau à proximité, Open Cpn sait faire. Affichages des cartes météos Grib ? Pas de problème. Waypoints, trace, tableau de bord ? Tout est très bien fait. Alors, pourquoi hésiter ?

___________________________

Vous êtes convaincu ? Vous voulez tester, c'est gratuit !

1. Récupérez Opencpn sur le site officiel qui offre toujours la dernière version : http://opencpn.org/ . La version stable 4.6 est sortie, elle est en ligne et permet la gestion de la nouvelle catographie oeSENC.

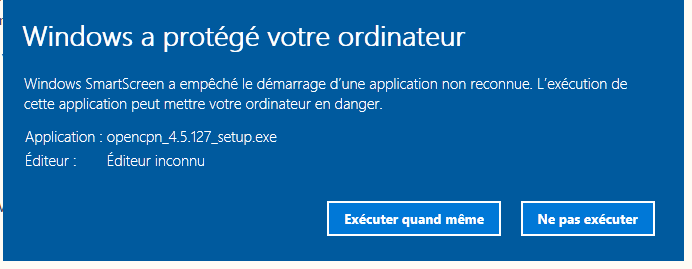

Windows peut parfois mettre une alerte au moment de l'installation. Dans ce cas, cliquez sur "En savoir plus" puis, sans crainte, "Exécutez quand même".



Tutoriel de référence à jour sur http://opencpn.shoreline.fr
mais aussi sur http://www.eauxturquoises.fr/a_tutopencpn/acces_b.htm, le même au format PDF:  http://www.stw.fr/dt/display_dt.cfm?dt=3590



Une fois Opencpn installé, il faut paramétrer le logiciel. Tout est sous l'onglet "clef à molette". Sous l'onglet "Affichage", pensez à décocher, dans affichage/cartes, l'option "afficher l'unité". Puis, toujours dans la même page, cochez "Activer l'affichage en mosaique". Pour le reste, le choix des cartes est essentiel.





* juin2017 NOUVEAUTÉS au niveau de la cartographie

1. Les cartes oeSENC

ENFIN une cartographie sérieuse et actualisée pour OpenCpn !!!

Ces cartes couvrent, en plusieurs zones, toute l'Europe à des prix très bas. Par exemple : Méditerranée France pour 17,45€, France Atlantique et Îles Britanniques pour 31€.... La licence est valable un an mais, hors mises à jour, ces cartes peuvent être utilisées au delà.

Le protocole d'acquisition est un peu complexe pour empêcher le piratage. Mais qui oserait pirater des cartes à ce prix ? Bref, tout est expliqué avec tous les détails sur la page http://o-charts.org/index_fr.html. Pour résumer :

a. Installer OpenCpn version 4.6.x

UN PROBLÈME RÉSOLU : à force d'installer les nouvelles versions sur les anciennes, des bugs peuvent se produire. Pour ma part, lors de l'installation de la version 4.6.1 de mai 2017, l'affichage des plugins (onglet "COMPLÉMENTS") restait désespérément vierge, m'empêchant d'installer la nouvelle cartographie. SOLUTION: désinstaller OpenCpn et supprimer manuellement le répertoire OpenCpn dans le répertoire C:/Programfiles. Installer ensuite OpenCpn 4.6. Tout doit rentrer dans l'ordre.

b. Il vous faut, ensuite, créer l'empreinte numérique de votre PC sur un fichier. Ce fichier est généré par le plugin oeSENC (Windows Setup package), téléchargeable qui s'installe automatiquement dans les "COMPLÉMENTS" d'OpenCpn. Activer ce plugin et suivez le processus.

c. Une fois ce fichier d'empreinte de votre PC obtenu, vous pouvez commander les cartes mais attention, la commande ne sera validée et le lien de téléchargement des cartes ne vous sera envoyé seulement après leur avoir fait parvenir le fichier d'identification de votre PC qui lie les cartes à votre PC - et seulement à lui.

c. Après réception des cartes, activez les dans la boite à outil habituelle d'OpenCpn sous l'onglet "CARTES".

Ce qui est remarquable dans cette nouveauté, c'est que l'entente est parfaite entre les CM93 (rectangle jaune en bas à gauche); les captures Navionics (rectangles bleus) et les cartes oeSENC (rectangles verts). Il est donc possible de conserver la cartographie mondiale CM93, les captures Navionics des approches côtières et la cartographie nouvelle actualisable. PARFAIT !!!

d. Pour les utilisateurs de LINUX : Youenn (que je remercie pour m'avoir fait connaître cette cartographie) m'a indiqué ce protocole destiné aux amateurs de Linux :

- Ouvrir le gestionnaire de programme ("Software manager")

- Dans le menu Editer ("Edit"), cliquer sur "Sources des programmes" ("Software sources")

- Cliquer sur le bouton PPAs et ajouter "deb http://ppa.launchpad.net/opencpn/opencpn/ubuntu xenial main", et "deb-src http://ppa.launchpad.net/opencpn/opencpn/ubuntu xenial mainre"

- Fermer la fenêtre

- Ouvrir le gestionnaire de mise à jour ("update manager") et cliquer sur "Rafraichir" ("Refresh")

- Lancer le gestionnaire de programme ("software manager"), rechercher et Installer "oeSENC" ("oeSENC-pi" plugin for opencpn)

- Lancer OpenCPN, ouvrer les options, cliquer sur "Plugins" et activer "oeSENC". Sous Windows, les plugins sont installés dans un sous-dossier du dossier d'installation d'OpenCPN (c:\program files (x86)\OpenCPN\plugins). Il devrait y avoir un dossier OeSENC_pi contenant quelques fichiers.

- Cliquer sur le bouton "Preferences" du Plugin "oeSENC" et créer un fichier d'identification ("fingerprint") avec l'extension ".fpr" qu'il faut télécharger ("upload") sur le site de o-charts.org et lui donner un nom (par exemple : "MonPortable").

Une fois la carte achetée, et faut choisir "MonPortable" dans le menu face à la carte et appuyer sur "Request" afin que le site génère les cartes. Après quelques heures, on reçoit un courriel avec un lien de téléchargement des cartes. Décompresser les cartes dans un dossier et ajouter ce dossier dans la liste des dossiers contenant des cartes.



2. Les cartes CM93 : Dans les versions récentes CM93 2012 que nous proposions, il manquait des cartes et, surtout des sondes dans pas mal de zones. Ces cartes ont transité d'un ponton à un autre, d'un ordinateur à l'autre avant d'arriver sur le site. En réalité ces cartes ne sont plus éditées depuis 2012. J'ai pu récupérer plusieurs versions et les regrouper sous l'appellation "CM93 2017_01 cartes 2012_2005. Pas mal de sondes sont de nouveau présentes (voir Golfe du Morbihan ou les Louisiades - Est Nouvelle Guinée Pacifique par exemple) mais il manque encore quelques affichages. Si vous détenez des versions dont le poids dépasse 1,75Go et 28378 fichiers, celà signifie que votre version contient, peut-être, plus de cartes que celle que je vous propose. Vous pouvez alors me contacter pour qu'on puisse trouver un moyen de me les faire parvenir (clef USB ou gravure de DVD) et de compléter cette compilation. Me signaler aussi les zones absentes pour que je puisse tenter une mise à jour.

Vous pouvez aussi effectuer cette compilation par en utilisant un logiciel de comparaison : Winmerge mais soyez prudents, travaillez sur des copies.

ATTENTION : Cette nouvelle version appelée 2017 ne contient pas de nouvelle cartes ni de nouvelles marinas. Il ne s'agit que d'une reconstitution du pack de cartes de 2005 à 2012. Pour une actualisation, les criques, en principe, ne changent pas :):):). En ce qui concerne les nouvelles marinas, télécharger nos captures Google Earth ou Navionics plus récentes mais plus forcément à jour.

Cette dernière compilation de CM93 est à récupérer sur cette page.



3. Les cartes du SHOM

Ces cartes circulent sur les clefs USB des pontons et nous ne risquerons pas à vous les proposer. Elles ont la réputation d'authenticité mais elles sont originaires de cartes papier et ces cartes ne sont pas toutes récentes. Je viens d'en tester une concernant l'Espagne qui doit dater d'avant la Guerre (je ne sais pas laquelle...) tant les informations sont anciennes. L'échelle d'une autre carte concernant la France est si faible que les ports sont illisibles. Conclusion : si vous tenez absolument aux cartes du SHOM, achetez les et scannez les ! mais est-ce utile depuis la naissance des cartes oeSENC issues des services hydrographiques ?

=================

Préparation de la cartographie téléchargée :

a. Dézippez  les cartes téléchargées que vous désirez installer


b. Créer, par exemple, à la racine de C:,  un répertoire que vous appellerez « cartes ». Dans ce répertoire, créez en un autre du nom que vous voulez "CM93 compil 2016" par exemple.


C'est ce chemin que vous devez déclarer dans" OpenCPN > boite à outils > cartes et données".



cm93 cm93


Remarque : Dans "CM93" (image de droite), il est indispensable que les fichiers du bas de la liste soient présents pour que les cartes puissent être exploitées. Vérifiez qu'ils soient bien présents.

... ET, SURTOUT, OUBLIEZ cette adresse (citée pour mémoire) qui est proposée par Google pour télécharger des cartes CM93, soit disant plus récentes mais qui, en réalité, est un bouillon de culture de virus violents : http://www.torrentdownloads.net/search/....



_____________________________

2. Plus de détails sur les captures de Google Earth et (ou) de SAS Planet, cette page vous est destinée (ces captures s'affichent en superposition aux cartes CM93).

Si vous ne voulez pas passer beaucoup de temps à les réaliser, vous pouvez en récupérer en utilisant les liens en haut de la page ou sur cette page mais, pitié, ne me réclamez pas des mises à jour, vous pouvez les réaliser vous même pour la zone qui vous intéresse en allant sur la page OpenCpn dédiée à ces réalisations. Par contre, vous pourrez m'envoyer celles que vous avez réalisées.

Une fois téléchargées et mises dans un répertoire au nom que vous voulez, déclarez-les dans le même dossier "cartes" que les CM93, ce sera plus pratique.



______________________________

3. Installez maintenant les cartes, les captures et les marées dans OpenCpn

Tout se passe dans l'onglet d'OpenCpn "Clef à molette" puis "cartes données"

a. Les cartes

Bouton "Ajout de dossier". Indiquez avec précision le chemin de votre dossier CM93 puis celui de vos captures cartoGE ou les Navionics de SASPLANET. Évitez de trop surcharger l'écran d'affichage d'OpenCpn et sélectionnez seulement votre zone de navigation.

cartes



puis validez sur OK.

Opencpn s'approprie les cartes, ce qui peut être assez long et les cartes s'ouvrent (chaque rectangle rouge correspond à une capture Google Earth ou SASPLANET que vous pouvez visualiser en zoomant dessus puis, pour les visualiser, en cliquant sur la barre bleue, en bas de l'écran). Si par hasard un problème d'affichage se manifeste (non continuité de l'affichage et disparition des CM93 lorsque vous avez activé la barre bleue en bas à gauche, allez dans la clef à molette>affichage>cartes et cochez "activer affichage en mosaïque".



Pensez à utiliser les flèches bleues en haut à gauche si vous  utilisez les captures Navionics dédiées.



b. Les marées

Vous avez la possibilité d'installer les marées en France avec l'additif Harmonics Version 10 à récupérer aussi sur la page téléchargements.

Plus de détails à ce sujet sur ce site : http://opencpn.shoreline.fr/4_Plus_loin/P_23_Marees_Courants_Donnees_externe/P_23_Marees_Courants_Donnees_externes.htm

Éventuellement, vous pouvez aussi télécharger ces fichiers sur : https://docs.google.com/file/d/0BzWFudy66pnEaGUzaG9JakxRbEU/edit?pli=1

Attention les marées fournies nativement par openCpn sont valables pour le monde mais le Shom bloque les marées pour la France (sécurité mais payante...) Il est donc nécessaire de patcher les harmonics pour les navigations françaises.

- la version V9 monde couvre USA et GB, copie conforme du fichier inclus dans OpenCPN avec la France en plus.

- la version V10 Europe couvre tout l'Atlantique (dont la France) et un peu de SW de l'Ocean Indien




Après avoir téléchargé HARMONICS V 10, dézippez et installez le dossier dans le répertoire "cartes" créé précédemment, à côté des CM93 (mais pas dedans).

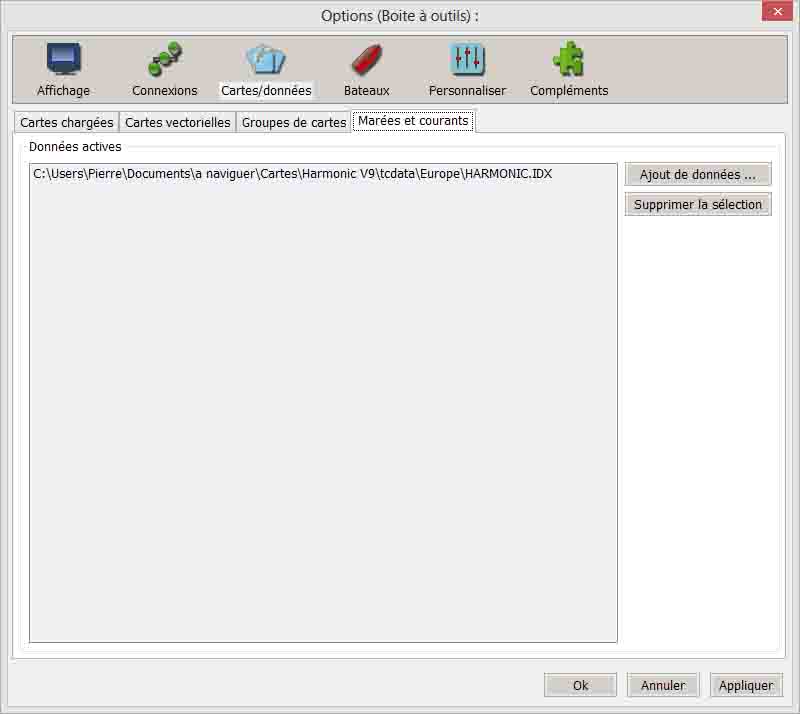

Toujours dans la "clef à molette > cartes", ouvrez l'onglet "marées et courants" et après avoir activé le bouton "Ajout de dossiers" déclarez le chemin d'harmonics V10/tcdata/ dans l'onglet "marées et courants".

marees

et validez sur OK.

ou alors dans Windows>programfiles>opencpn>Tcdata, remplacez les HARMONIC par ceux téléchargés.

 Les marées harmonics V10 fonctionnent toujours bien avec les nouvelles versions. Pensez à fermer Opencpn puis le rouvrir après avoir remplacé les Harmonics d'origine pour qu'elles s'affichent.





4. le GPS et l'AIS

Il faut absolument paramétrer le GPS correctement et, pour celà, la rigueur s'impose.

Votre GPS fixe doit être raccordé à la prise USB de l'ordinateur (via un adaptateur éventuellement) et être paramétré sur 4800 bauds tandis que l'AIS, avec un autre adaptateur doit être paramétré sur 38400 bauds. Ce paramétrage se fait d'abord sur le PC :

portcom

Branchez l'appareil puis allez dans "panneau de configuration>gestionnaire de périphérique>ports (Com et LPT) sur la ligne correspondant à votre Gps

=> clic droit et valider "propriétés"

portcom



Là indiquez la vitesse de transmission du port 4800 bits par seconde pour le GPS.

S'il s'agit du port AIS, paramétrer 38400 bits par seconde.

Pour plus de confort et fixer le numéro du port quel que soit la prise USB choisie, aller dans "Avancé"

Choisissez un numéro de por com si possible non utilisé ou correspondant à celui déterminé lors du branchement dans le port actuel. Validez.

port com



aller ensuite dans OpenCpn

Clef à molette > connexion>ajouter une connexion.



portcom opencpn



Si rien ne se passe, utiliser GPSView pour contrôler le nom du port réellement actif :

Vous pouvez le récupérer ici. Pas besoin d'installation. Dézippez et cliquez sur l'exe.

gpsview

Scannez tous les ports, celui qui s'occupe de votre GPS s'affichera avec sa vitesse en BAUD. Si 4800 n'est pas la bonne mesure, revoyez les manipulations ci-dessus.



Et voilà, il n'y a plus qu'à naviguer.



-----------------------

Pour mémoire d'une antiquité, il faut citer un autre logiciel de ponton, Maxsea 10.3. Un fidèle lecteur m'a envoyé un tuyau intéressant qui, maintenant, date beaucoup. Cette vieille version de Maxsea faite pour XP peut encore fonctionner sur Windows 7 ou 8 32bits (mais pas 64bits). Il faut donc oublier de l'installer sur Windows10. Je cite Gildas en intégralité :

"Suite à la lecture de vos excellents articles, je me permet de vous indiquer que maxsea 10.3.2.1 fonctionne parfaitement avec windows 7 – 32bits.
Méthode à suivre pour le faire fonctionner sous Win 7:
Clic droit sur maxsea.exe.
Rubrique "propriétés" puis "compatibilité".
Choisir "exécuter ce programme en mode compatibilité pour windows xp service pack 3".
Cocher la rubrique “exécuter ce programme en tant qu’administrateur".
Open cpn est bien mais maxsea 10.3.2.1 supérieur en définition d’écran et peu lire cartes cm93ED3 et S57 plus précise que CM93ED2.
Un marin du PEN AR BED
Cordialement
"



En ce qui concerne Windows 10, Guy-Philippe me signale pertinemment que c'est possible pour les bons bidouilleurs :

Je me permets de signaler la possibilité de faire tourner MaxSea 10.3 sous Windows 10 64 bits.
Il suffit de d’installer Oracle Virtual Box (gratuit) puis de créer une machine virtuelle Windows XP et d’installer ce vieux Maxsea dans cette machine.
Cette solution marche très bien et me permet d’avoir les cartes Mapmedia en plus des CM93.
Sous Windows 10 Pro, Oracle Virtual box doit pouvoir être remplacé par la virtualisation native de Windows.
Très amicalement et bonne navigation.
Un vieux voileux informaticien en retraite !



Je n'ai pas osé essayer et OpenCPN me suffit amplement mais il y a des inconditionnels de ce logiciel (dont les versions payantes récentes semblent avoir beaucoup de mal à s'actualiser, même moyennant finances à chaque nouvelle version de Windows) .

--------------------

LES POLAIRES de plus de 400 bateaux pour le routage : elles sont (presque) toutes là, y compris celle du Sun Légende41...

_____________________________

6. OPENCPN version ANDROID

Toutes les manipulations décrites ci-dessus sont aussi valables pour un smartphone ou une tablette sous Android.

Vous avez le choix entre la version payante (logo en losange) et la version gratuite (logo carré). Évitez la version gratuite, (litige interne au sein des développeurs). La version payante reçoit correctement les mises à jour.

La version janvier 2017 est en français.

Copiez les cartes CM93 - sans oublier les petits fichiers annexes en fin de répertoire - sur la SDcard de votre appareil Android.

Vous pouvez rajouter les captures Navionics pour OpenCPN de votre zone de navigation qui fonctionnent remarquablement bien, à récupérer sur cette page. Attention, n'installez que votre zone de navigation pour éviter que votre tablette ne soit pas trop ralentie.

Dans la boite à outil qui s'affiche par le bouton habituel en haut à gauche de l'écran, allez sur "Cartes" > "Ajout de dossier". Indiquez le chemin de votre SDcard et du répertoire contenant les cartes CM93 et validez sur OK.

En dehors des plugins (AIS, météo) pas encore d'actualité Opencpn Android fonctionne très bien.

à noter aussi que les cartes OeSENC ne sont pas adaptées à la version Android.



======================

Remarque : LOGOS serait très heureux de recevoir et de retransmettre les cartes complémentaires que vous auriez pu créer : email à Pierre Martine. Merci à ceux qui le font et ont permis d'enrichir cette bibliothèque de cartes, certes obsolète mais toujours utilisable.
